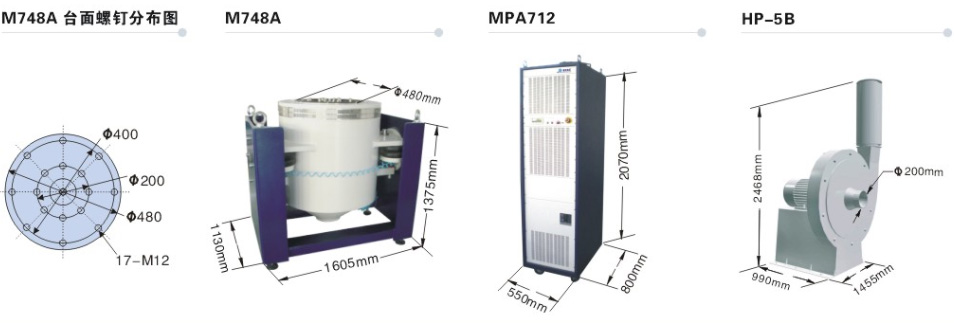

M748A platform technical parameters
正弦推力 Sinusoidal thrust	6400kgf	容许偏载力矩 N×M Allowable partial load moment	>1100
随机推力 Random thrust	6400kgf	运动部件等效质量 Equivalent mass of moving parts	64kg
冲击推力（6ms) Impact thrust	12800kgf	载荷连接点 Load connection point	17个连接点
频率范围 Frequency Range	DC-2.700Hz	台面螺丝尺寸（标准） Countertop screw size (standard)	M12
持续位移 Continuous displacement	51mm	台面螺丝布局（直径、圆周） Tablet screw layout (diameter, circumference)	8个在*200mm；8个在*400mm
冲击位移 Impact displacement	63.5mm	轴向隔振频率 Axial vibration isolation frequency	<3Hz
最大速度 Maximum speed	2m/s	最大载荷 Maximum load	800kg
最大加速度 Maximum acceleration	981m/s	漏磁 Magnetic flux leakage	≤1mT
动圈直径 Moving circle diameter	480mm	尺寸（无包装）（L×W×H) Size (no packaging)	1605mm×1130mm×1375mm
一阶谐振频率 First order resonant frequency	2250Hz	振动台重量（无包装） Shaking table weight (no package)	4500kg

MPA712 power amplifier technical parameters		HP-5B fan technical parameters
最大输出功率 Maximum output power	60KVA	风机功率 Fan power	30KW
信噪比 Signal to noise ratio	>65dB	风量 Air volume	1.42m/s
额定输出电压 Rated output voltage	120Vrms	风压 Wind pressure	0.094kgf/cm
功放效率 Amplifier efficiency	>92%	风管直径 Duct diameter	200mm
系统保护 System protection	具有多种性能保护	尺寸（无包装）（L×W×H) Size (no packaging)	990mm×1455mm×2468mm
尺寸（无包装）（L×W×H) Size (no packaging)	550mm×800mm×2070mm	重量（无包装） Weight (no packaging)	510kg
功放重量（无包装）	780kg

System working environment requirements		Optional configuration
温度 temperature	0-40℃	水平滑台 sliding table	垂直扩展台面 Vertical expansion of the table
湿度 humidity	0-90%不结露	移动装置 Mobile device	隔热板 Insulation board
电源要求 Power requirements	3相AC,380V±10%,50Hz,115KAV	功放远程控制 Power amplifier remote control	夹具 Fixture
压缩空气要求 Compressed air requirements	0.6Mpa

M series vibration test system

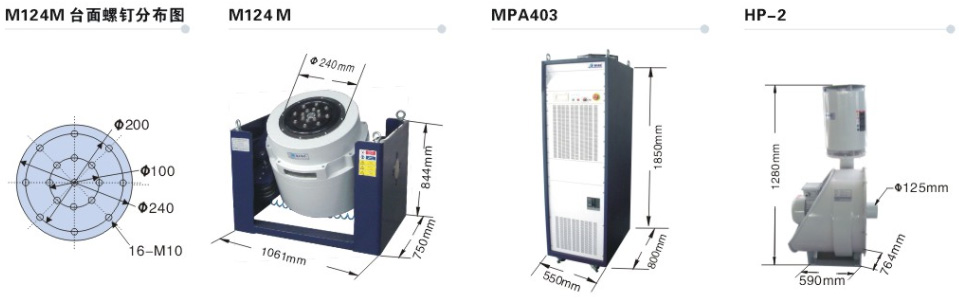

M124A platform technical parameters
正弦推力 Sinusoidal thrust	1000kgf	容许偏载力矩 N×M Allowable partial load moment	>390
随机推力 Random thrust	1000kgf	运动部件等效质量 Equivalent mass of moving parts	10kg
冲击推力（6ms) Impact thrust	2000kgf	载荷连接点 Load connection point	17个连接点
频率范围 Frequency Range	DC-4,000Hz	台面螺丝尺寸（标准） Countertop screw size (standard)	M10
持续位移 Continuous displacement	51mm	台面螺丝布局（直径、圆周） Tablet screw layout (diameter, circumference)	8个在*100mm；8个在*200mm
冲击位移 Impact displacement	51mm	轴向隔振频率 Axial vibration isolation frequency	<3Hz
最大速度 Maximum speed	2m/s	最大载荷 Maximum load	300kg
最大加速度 Maximum acceleration	981m/s	漏磁 Magnetic flux leakage	≤1mT
动圈直径 Moving circle diameter	240mm	尺寸（无包装）（L×W×H) Size (no packaging)	1061mm×750mm×844mm
一阶谐振频率 First order resonant frequency	3600Hz	振动台重量（无包装） Shaking table weight (no package)	960kg

MPA403 power amplifier technical parameters		HP-5B fan technical parameters
最大输出功率 Maximum output power	15KVA	风机功率 Fan power	4KW
信噪比 Signal to noise ratio	>65dB	风量 Air volume	0.38m/s
额定输出电压 Rated output voltage	120Vrms	风压 Wind pressure	0.048kgf/cm
功放效率 Amplifier efficiency	>92%	风管直径 Duct diameter	125mm
系统保护 System protection	具有多种性能保护	尺寸（无包装）（L×W×H) Size (no packaging)	590mm×764mm×1280mm
尺寸（无包装）（L×W×H) Size (no packaging)	550mm×800mm×2070mm	重量（无包装） Weight (no packaging)	150kg
功放重量（无包装）	420kg

System working environment requirements		Optional configuration
温度 temperature	0-40℃	水平滑台 sliding table	垂直扩展台面 Vertical expansion of the table
湿度 humidity	0-90%不结露	移动装置 Mobile device	隔热板 Insulation board
电源要求 Power requirements	3相AC,380V±10%,50Hz,26KAV	功放远程控制 Power amplifier remote control	夹具 Fixture
压缩空气要求 Compressed air requirements	0.6Mpa

M series vibration test system

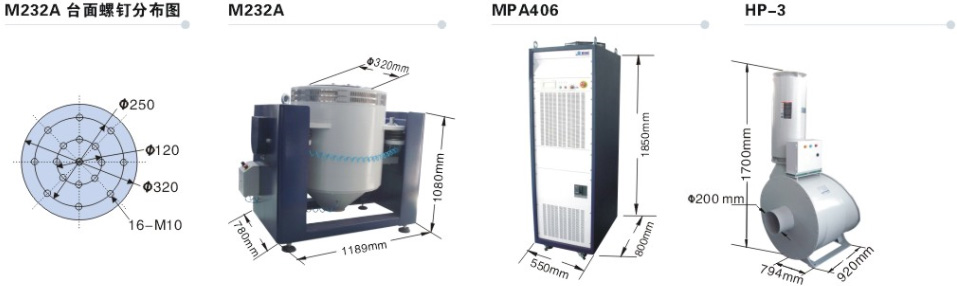

M232A platform technical parameters
正弦推力 Sinusoidal thrust	2200kgf	容许偏载力矩 N×M Allowable partial load moment	>500
随机推力 Random thrust	2200kgf	运动部件等效质量 Equivalent mass of moving parts	22kg
冲击推力（6ms) Impact thrust	4400kgf	载荷连接点 Load connection point	16个连接点
频率范围 Frequency Range	DC-3,000Hz	台面螺丝尺寸（标准） Countertop screw size (standard)	M10
持续位移 Continuous displacement	51mm	台面螺丝布局（直径、圆周） Tablet screw layout (diameter, circumference)	8个在*120mm；8个在*250mm
冲击位移 Impact displacement	51mm	轴向隔振频率 Axial vibration isolation frequency	<3Hz
最大速度 Maximum speed	2m/s	最大载荷 Maximum load	300kg
最大加速度 Maximum acceleration	981m/s	漏磁 Magnetic flux leakage	≤1mT
动圈直径 Moving circle diameter	320mm	尺寸（无包装）（L×W×H) Size (no packaging)	1189mm×780mm×1080mm
一阶谐振频率 First order resonant frequency	2600Hz	振动台重量（无包装） Shaking table weight (no package)	1650kg

MPA406 power amplifier technical parameters		HP-3 fan technical parameters
最大输出功率 Maximum output power	20KVA	风机功率 Fan power	7.5KW
信噪比 Signal to noise ratio	>65dB	风量 Air volume	0.68m/s
额定输出电压 Rated output voltage	120Vrms	风压 Wind pressure	0.059kgf/cm
功放效率 Amplifier efficiency	>92%	风管直径 Duct diameter	200mm
系统保护 System protection	具有多种性能保护	尺寸（无包装）（L×W×H) Size (no packaging)	950mm×794mm×1700mm
尺寸（无包装）（L×W×H) Size (no packaging)	550mm×800mm×1850mm	重量（无包装） Weight (no packaging)	230kg
功放重量（无包装）	500kg

System working environment requirements		Optional configuration
温度 temperature	0-40℃	水平滑台 sliding table	垂直扩展台面 Vertical expansion of the table
湿度 humidity	0-90%不结露	移动装置 Mobile device	隔热板 Insulation board
电源要求 Power requirements	3相AC,380V±10%,50Hz,40KAV	功放远程控制 Power amplifier remote control	夹具 Fixture
压缩空气要求 Compressed air requirements	0.6Mpa

M series vibration test system

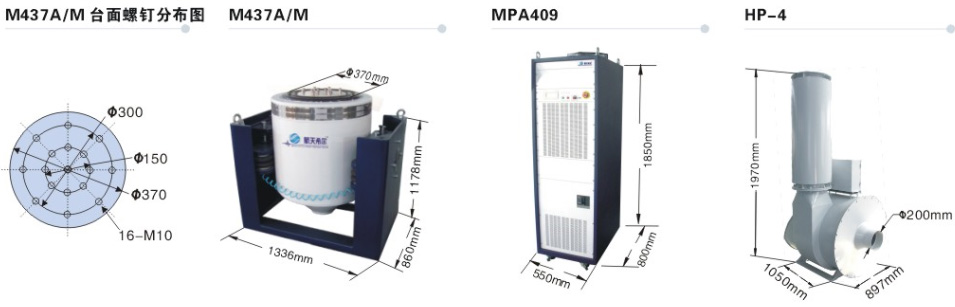

M437A / M platform technical parameters
正弦推力 Sinusoidal thrust	4000kgf	容许偏载力矩 N×M Allowable partial load moment	>500
随机推力 Random thrust	4000kgf	运动部件等效质量 Equivalent mass of moving parts	34/27kg
冲击推力（6ms) Impact thrust	8000kgf	载荷连接点 Load connection point	16个连接点
频率范围 Frequency Range	DC-2,800Hz	台面螺丝尺寸（标准） Countertop screw size (standard)	M10
持续位移 Continuous displacement	51mm	台面螺丝布局（直径、圆周） Tablet screw layout (diameter, circumference)	8个在*150mm；8个在*300mm
冲击位移 Impact displacement	63.5mm	轴向隔振频率 Axial vibration isolation frequency	<3Hz
最大速度 Maximum speed	2m/s	最大载荷 Maximum load	500kg
最大加速度 Maximum acceleration	981m/s	漏磁 Magnetic flux leakage	≤1mT
动圈直径 Moving circle diameter	370mm	尺寸（无包装）（L×W×H) Size (no packaging)	1336mm×860mm×1178mm
一阶谐振频率 First order resonant frequency	2400/2200Hz	振动台重量（无包装） Shaking table weight (no package)	2470kg

MPA409 power amplifier technical parameters		HP-4 fan technical parameters
最大输出功率 Maximum output power	40KVA	风机功率 Fan power	15KW
信噪比 Signal to noise ratio	>65dB	风量 Air volume	1.36m/s
额定输出电压 Rated output voltage	120Vrms	风压 Wind pressure	0.059kgf/cm
功放效率 Amplifier efficiency	>92%	风管直径 Duct diameter	200mm
系统保护 System protection	具有多种性能保护	尺寸（无包装）（L×W×H) Size (no packaging)	1050mm×897mm×1970mm
尺寸（无包装）（L×W×H) Size (no packaging)	550mm×800mm×1850mm	重量（无包装） Weight (no packaging)	320kg
功放重量（无包装）	620kg

System working environment requirements		Optional configuration
温度 temperature	0-40℃	水平滑台 sliding table	垂直扩展台面 Vertical expansion of the table
湿度 humidity	0-90%不结露	移动装置 Mobile device	隔热板 Insulation board
电源要求 Power requirements	3相AC,380V±10%,50Hz,65KAV	功放远程控制 Power amplifier remote control	夹具 Fixture
压缩空气要求 Compressed air requirements	0.6Mpa

M series vibration test system

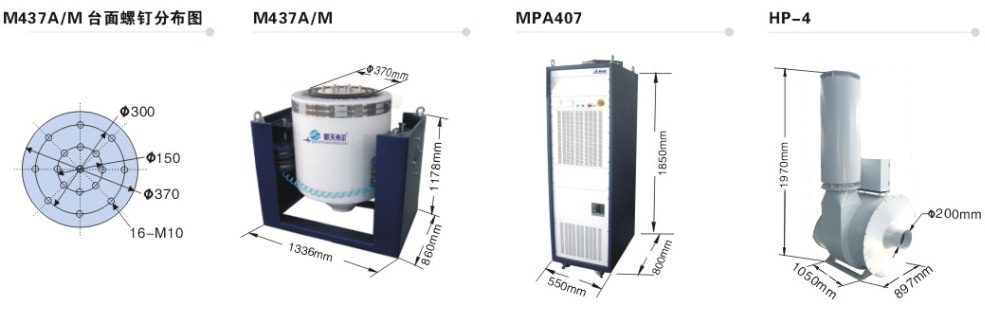

M437A / M platform technical parameters
正弦推力 Sinusoidal thrust	3400kgf	容许偏载力矩 N×M Allowable partial load moment	>500
随机推力 Random thrust	3400kgf	运动部件等效质量 Equivalent mass of moving parts	34/27kg
冲击推力（6ms) Impact thrust	6800kgf	载荷连接点 Load connection point	16个连接点
频率范围 Frequency Range	DC-2,800Hz	台面螺丝尺寸（标准） Countertop screw size (standard)	M10
持续位移 Continuous displacement	51mm	台面螺丝布局（直径、圆周） Tablet screw layout (diameter, circumference)	8个在*150mm；8个在*300mm
冲击位移 Impact displacement	63.5mm	轴向隔振频率 Axial vibration isolation frequency	<3Hz
最大速度 Maximum speed	2m/s	最大载荷 Maximum load	500kg
最大加速度 Maximum acceleration	981m/s	漏磁 Magnetic flux leakage	≤1mT
动圈直径 Moving circle diameter	370mm	尺寸（无包装）（L×W×H) Size (no packaging)	1336mm×860mm×1178mm
一阶谐振频率 First order resonant frequency	2400/2200Hz	振动台重量（无包装） Shaking table weight (no package)	2470kg

MPA407 power amplifier technical parameters		HP-4 fan technical parameters
最大输出功率 Maximum output power	35KVA	风机功率 Fan power	15KW
信噪比 Signal to noise ratio	>65dB	风量 Air volume	1.36m/s
额定输出电压 Rated output voltage	120Vrms	风压 Wind pressure	0.075kgf/cm
功放效率 Amplifier efficiency	>92%	风管直径 Duct diameter	200mm
系统保护 System protection	具有多种性能保护	尺寸（无包装）（L×W×H) Size (no packaging)	1050mm×897mm×1970mm
尺寸（无包装）（L×W×H) Size (no packaging)	550mm×800mm×1850mm	重量（无包装） Weight (no packaging)	320kg
功放重量（无包装）	510kg

System working environment requirements		Optional configuration
温度 temperature	0-40℃	水平滑台 sliding table	垂直扩展台面 Vertical expansion of the table
湿度 humidity	0-90%不结露	移动装置 Mobile device	隔热板 Insulation board
电源要求 Power requirements	3相AC,380V±10%,50Hz,60KAV	功放远程控制 Power amplifier remote control	夹具 Fixture
压缩空气要求 Compressed air requirements	0.6Mpa

M series vibration test system

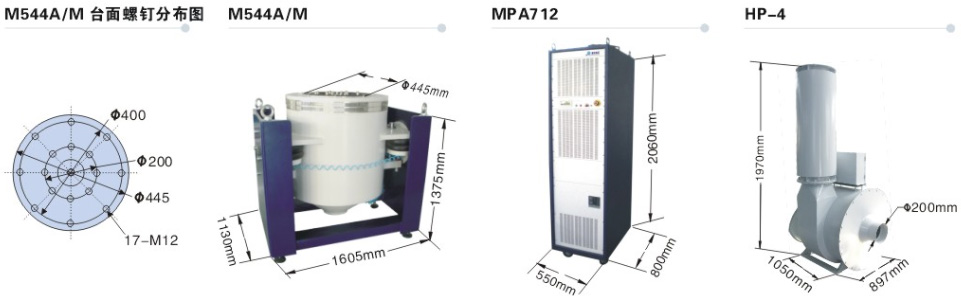

M544A / M platform technical parameters
正弦推力 Sinusoidal thrust	5500kgf	容许偏载力矩 N×M Allowable partial load moment	>1000
随机推力 Random thrust	5500kgf	运动部件等效质量 Equivalent mass of moving parts	55/43kg
冲击推力（6ms) Impact thrust	11000kgf	载荷连接点 Load connection point	17个连接点
频率范围 Frequency Range	DC-2,700Hz	台面螺丝尺寸（标准） Countertop screw size (standard)	M12
持续位移 Continuous displacement	51mm	台面螺丝布局（直径、圆周） Tablet screw layout (diameter, circumference)	8个在*200mm；8个在*400mm
冲击位移 Impact displacement	51mm	轴向隔振频率 Axial vibration isolation frequency	<3Hz
最大速度 Maximum speed	2m/s	最大载荷 Maximum load	1000kg
最大加速度 Maximum acceleration	981m/s	漏磁 Magnetic flux leakage	≤1mT
动圈直径 Moving circle diameter	445mm	尺寸（无包装）（L×W×H) Size (no packaging)	1605mm×1130mm×1375mm
一阶谐振频率 First order resonant frequency	2500/2300Hz	振动台重量（无包装） Shaking table weight (no package)	4500kg

MPA712 power amplifier technical parameters		HP-4A fan technical parameters
最大输出功率 Maximum output power	35KVA	风机功率 Fan power	15KW
信噪比 Signal to noise ratio	>65dB	风量 Air volume	1.36m/s
额定输出电压 Rated output voltage	120Vrms	风压 Wind pressure	0.075kgf/cm
功放效率 Amplifier efficiency	>92%	风管直径 Duct diameter	200mm
系统保护 System protection	具有多种性能保护	尺寸（无包装）（L×W×H) Size (no packaging)	1050mm×897mm×1970mm
尺寸（无包装）（L×W×H) Size (no packaging)	550mm×800mm×1850mm	重量（无包装） Weight (no packaging)	320kg
功放重量（无包装）	510kg

System working environment requirements		Optional configuration
温度 temperature	0-40℃	水平滑台 sliding table	垂直扩展台面 Vertical expansion of the table
湿度 humidity	0-90%不结露	移动装置 Mobile device	隔热板 Insulation board
电源要求 Power requirements	3相AC,380V±10%,50Hz,60KAV	功放远程控制 Power amplifier remote control	夹具 Fixture
压缩空气要求 Compressed air requirements	0.6Mpa

M series vibration test system

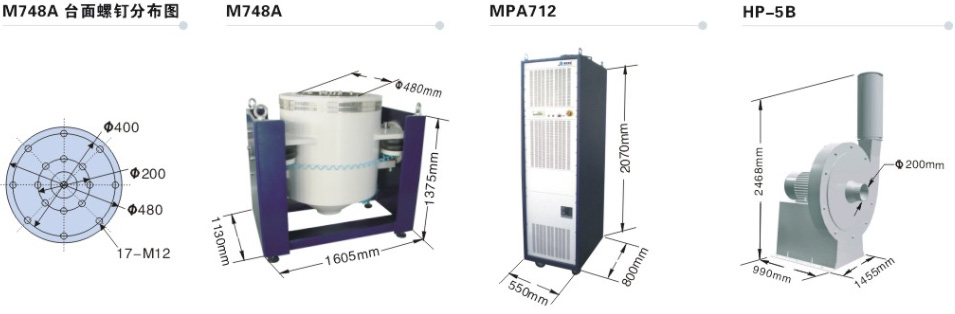

M748A platform technical parameters
正弦推力 Sinusoidal thrust	6400kgf	容许偏载力矩 N×M Allowable partial load moment	>1100
随机推力 Random thrust	6400kgf	运动部件等效质量 Equivalent mass of moving parts	64kg
冲击推力（6ms) Impact thrust	12800kgf	载荷连接点 Load connection point	17个连接点
频率范围 Frequency Range	DC-2,700Hz	台面螺丝尺寸（标准） Countertop screw size (standard)	M12
持续位移 Continuous displacement	51mm	台面螺丝布局（直径、圆周） Tablet screw layout (diameter, circumference)	8个在*200mm；8个在*400mm
冲击位移 Impact displacement	51mm	轴向隔振频率 Axial vibration isolation frequency	<3Hz
最大速度 Maximum speed	2m/s	最大载荷 Maximum load	800kg
最大加速度 Maximum acceleration	981m/s	漏磁 Magnetic flux leakage	≤1mT
动圈直径 Moving circle diameter	480mm	尺寸（无包装）（L×W×H) Size (no packaging)	1605mm×1130mm×1375mm
一阶谐振频率 First order resonant frequency	2250Hz	振动台重量（无包装） Shaking table weight (no package)	4500kg

MPA712 power amplifier technical parameters		HP-5B fan technical parameters
最大输出功率 Maximum output power	60KVA	风机功率 Fan power	30KW
信噪比 Signal to noise ratio	>65dB	风量 Air volume	1.42m/s
额定输出电压 Rated output voltage	120Vrms	风压 Wind pressure	0.094kgf/cm
功放效率 Amplifier efficiency	>92%	风管直径 Duct diameter	200mm
系统保护 System protection	具有多种性能保护	尺寸（无包装）（L×W×H) Size (no packaging)	990mm×1455mm×24680mm
尺寸（无包装）（L×W×H) Size (no packaging)	550mm×800mm×2070mm	重量（无包装） Weight (no packaging)	510kg
功放重量（无包装）	780kg

System working environment requirements		Optional configuration
温度 temperature	0-40℃	水平滑台 sliding table	垂直扩展台面 Vertical expansion of the table
湿度 humidity	0-90%不结露	移动装置 Mobile device	隔热板 Insulation board
电源要求 Power requirements	3相AC,380V±10%,50Hz,115KAV	功放远程控制 Power amplifier remote control	夹具 Fixture
压缩空气要求 Compressed air requirements	0.6Mpa

M series vibration test system

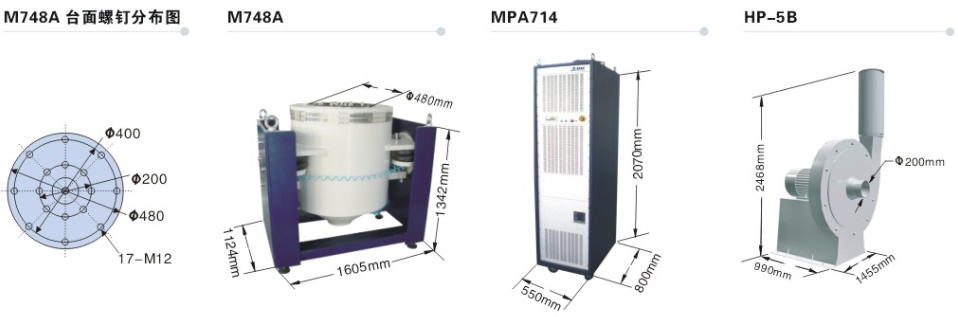

M748A platform technical parameters
正弦推力 Sinusoidal thrust	7000kgf	容许偏载力矩 N×M Allowable partial load moment	>1100
随机推力 Random thrust	7000kgf	运动部件等效质量 Equivalent mass of moving parts	64kg
冲击推力（6ms) Impact thrust	14000kgf	载荷连接点 Load connection point	17个连接点
频率范围 Frequency Range	DC-2,500Hz	台面螺丝尺寸（标准） Countertop screw size (standard)	M12
持续位移 Continuous displacement	51mm	台面螺丝布局（直径、圆周） Tablet screw layout (diameter, circumference)	8个在*200mm；8个在*400mm
冲击位移 Impact displacement	63.5mm	轴向隔振频率 Axial vibration isolation frequency	<3Hz
最大速度 Maximum speed	2m/s	最大载荷 Maximum load	1200kg
最大加速度 Maximum acceleration	981m/s	漏磁 Magnetic flux leakage	≤1mT
动圈直径 Moving circle diameter	480mm	尺寸（无包装）（L×W×H) Size (no packaging)	1605mm×1130mm×1342mm
一阶谐振频率 First order resonant frequency	2250Hz	振动台重量（无包装） Shaking table weight (no package)	4500kg

MPA714 power amplifier technical parameters		HP-5B fan technical parameters
最大输出功率 Maximum output power	66KVA	风机功率 Fan power	30KW
信噪比 Signal to noise ratio	>65dB	风量 Air volume	1.42m/s
额定输出电压 Rated output voltage	120Vrms	风压 Wind pressure	0.094kgf/cm
功放效率 Amplifier efficiency	>92%	风管直径 Duct diameter	200mm
系统保护 System protection	具有多种性能保护	尺寸（无包装）（L×W×H) Size (no packaging)	990mm×1455mm×24680mm
尺寸（无包装）（L×W×H) Size (no packaging)	550mm×800mm×2070mm	重量（无包装） Weight (no packaging)	510kg
功放重量（无包装）	810kg

System working environment requirements		Optional configuration
温度 temperature	0-40℃	水平滑台 sliding table	垂直扩展台面 Vertical expansion of the table
湿度 humidity	0-90%不结露	移动装置 Mobile device	隔热板 Insulation board
电源要求 Power requirements	3相AC,380V±10%,50Hz,125KAV	功放远程控制 Power amplifier remote control	夹具 Fixture
压缩空气要求 Compressed air requirements	0.6Mpa
